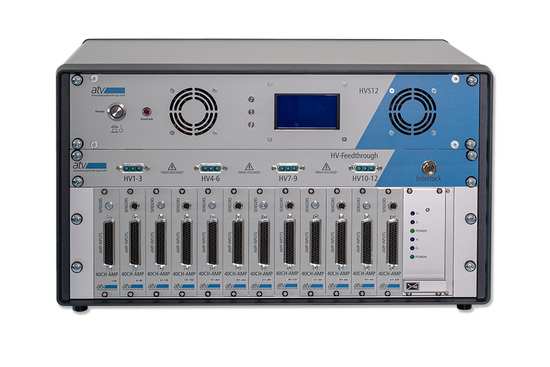

HV Isolog

Isolationsmessung von 480 Kanälen bei 100-1000 V

Ofenunabhängig mit eigenem Temperatursensor
Intuitive GUI
Datenexport zur Offline-Analyse im Excel- und CSV-Format
VdL-konformer Prüfaufbau

Belastungsspannung: 100 V bis 1000 V
Anzahl der Spannungskanäle: 12
Anzahl der Kanäle pro Gruppe: 40
Maximale Gruppen: 12
Maximaler Widerstand: 10 TΩ

Die ATV entwickelte den HV Isolog als ein Isolationswiderstandsmessgerät zur Zuverlässigkeitsuntersuchung von Leiterplattenstrukturen. Damit können Widerstände von 1 GΩ bis zu 1TΩ gemessen werden und Langzeituntersuchungen an bis zu 480 Teststrukturen mit einer maximalen 1kV Stressspannung auf den Isolator durchgeführt werden.

Das System kann parallel 6 Temperatursensoren und 6 Feuchtesensoren protokollieren.

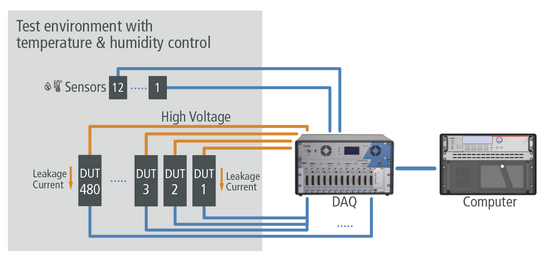

Das Testsystem kann mit bis zu 12 unabhängigen Spannungsquellen ausgestattet werden. Jede Quelle unterstützt bis zu 40 Teststrukturen, so dass maximal 480 Einzelelemente überwacht werden können. Dabei werden bis zu 6 Testgruppen mit unterschiedlichen Umgebungsbedingungen wie Temperatur und Feuchte unterstützt.

Die Datenaufzeichnung der einzelnen Kanäle erfolgt mit individuellen Verstärkermodulen, die für die einzelnen Teststrukturen die Leckströme des Bauelements messen. Die einzelnen Messdaten werden in dem angeschlossenen Computer verarbeitet und für die Auswertung aufgezeichnet.
