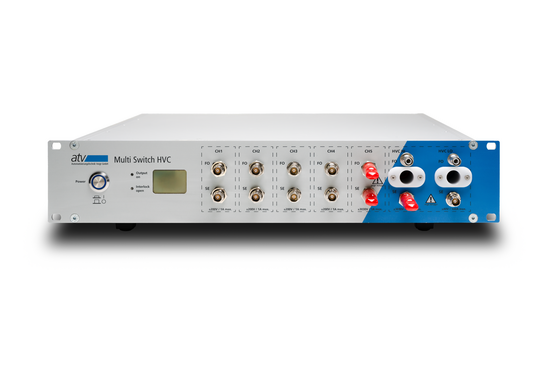

Multi Switch
Modulares automatisiertes High-Power Switching - entwickelt für Entwicklungs-, Integrations- und Produktionstests
- Modulares System - optimale Konfigurationen
- Vordefinierte Schaltungen für einfache DUT-Charakterisierung
- Sicheres Umschalten zwischen HV (3 kV), LV (200 V), HC (100 A) und UHC (bis zu 2 kA)
- Integrierte Schutzeinheiten für LV-Kanäle
- Integrierte Bias-T für CV-Messung
- Interlock Management für Testgeräte und Sicherheitsumgebung
- Measmatic-Integration
Der Multi Switch ist die universelle Plattform zur Charakterisierung von Hochleistungsbauelementen wie MosFETs, GaN-, SiC- oder IGBT-Transistoren mit einzelnen Standard-SMUs. Dank der modularen Systemplattform kann der Multi Switch für individuelle Testanforderungen konfiguriert werden.

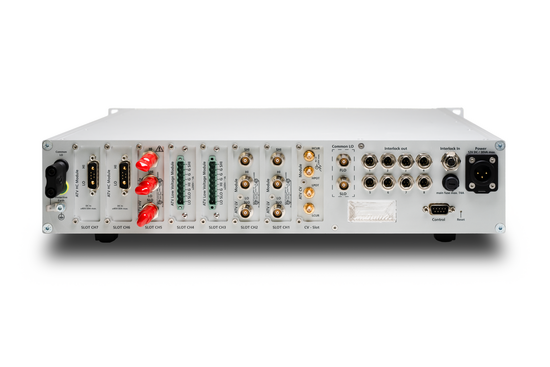

Es sind verschiedene Module verfügbar, die für unterschiedliche Konfigurationen kombiniert werden können, z.B:
- Niederspannungsmodul (200 V Standard-Gleichstromvorspannung)
- Niederspannungsmodul mit geringem Leckstrom (200 V, Triax)
- Hochspannungsmodul (3 kV HV Triax)
- Hochstrommodul (50 A/40 V – 2 parallel = 100 A)
- Ultrahochstrommodul (bis zu 2 kA, 40 V)
- CV-Modul (bis zu 7-Kanal-CV-Messungen)
- HVC-Modul (HV-HC-Schaltung für einzelnen Transistor)
- Halbbrückenmodul (HV-HC-Schaltung für Halbbrücken-DUT)
- Matrixmodule (individuelle Portauswahl)
- Sockeladaptionen, Kontaktköpfe und Probecards
